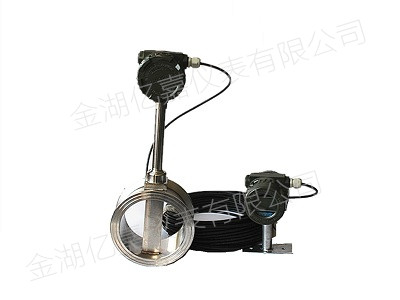

        分體式渦街流量計

        分體式渦街流量計

        金湖億嘉儀表生產的YJLU系列分體式分體式渦街流量計有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

        YJLU系列分體式渦街流量計應用范圍:

        分體式渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。


        YJLU系列分體式渦街流量計測量原理:
        渦街流量計測量原理


        在特定的流動條件下,一部分流體動能轉化為流體振動,其振動頻率與流速(流量)有確定的比例關系,依據這種原理工作的流量計稱為流體振動流量計。目前流體振動流量計有三類:分體式渦街流量計、旋進(旋渦進動)流量計和射流流量計。
        從結構上來看分體式渦街流量計由傳感器和轉換器兩部分組成。傳感器包括旋渦發生體(阻流體)、檢測元件、儀表表體等;轉換器包括前置放大器、濾波整形電路、DA 轉換電路、輸出接口電路、端子、支架和防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。
        在旋渦發生體上面旋渦發生體是檢測器的主要部件,它與儀表的流量特性(儀表系數、線性度、范圍度等)和阻力特性(壓力損失)密切相關,對它的要求如下。
        1
        ) 能控制旋渦在旋渦發生體軸線方向上同步分離;
        2
        ) 在較寬的雷諾數范圍內,有穩定的旋渦分離點,保持恒定的斯特勞哈爾數;
        3
        ) 能產生強烈的渦街,信號的信噪比高;
        4
        ) 形狀和結構簡單,便于加工和幾何參數標準化,以及各種檢測元件的安裝和組合;
        5
        ) 材質應滿足流體性質的要求,耐腐蝕,耐磨蝕,耐溫度變化;
        6
        ) 固有頻率在渦街信號的頻帶外。



        YJLU系列分體式渦街流量計產品特點:

        分體式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。分體式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250的工作溫度范圍內工作。



        YJLU系列分體式渦街流量計技術參數:

        1、測量介質: 氣體、液體、蒸氣
        2
        、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
        3
        、法蘭連接式口徑選擇 100,150,200
        4
        、流量測量范圍 正常測量流速范圍 雷諾數1.5×1044×106;氣體550m/s; 液體0.57m/s
        正常測量流量范圍 液體、氣體流量測量范圍見表2; 蒸氣流量范圍見表3
        5
        、測量精度 0.9999 1.49999
        6
        、被測介質溫度:常溫–25100
        7、高溫–25150℃-25250
        8、輸出信號 脈沖電壓輸出信號 高電平810V 低電平0.71.3V
        9
        、脈沖占空比約50%,傳輸距離為100m
        10、脈沖電流遠傳信號 420 mA,傳輸距離為1000m
        11、儀表使用環境 溫度:-25+55 濕度:590% RH50
        12、材質 不銹鋼, 鋁合金
        13
        、電源 DC24V或鋰電池3.6V
        14
        、防爆等級 本安型iaIIbT3-T6
        15
        、防護等級 IP65

        渦街流量計流量范圍



        YJLU系列分體式渦街流量計產品選型:

        代號

        通徑

        流量范圍㎡/h

        YJLU-25

        DN25

        1~10(液體)

        25~60(氣體)

        蒸汽流量請查看說明書,DN300以上推薦使用 插入式分體式渦街流量計

        YJLU-32

        DN32

        1.5~18(液體)

        15~150(氣體)

        YJLU-40

        DN40

        2.2~27(液體)

        22.6~150(氣體)

        YJLU-50

        DN50

        4~55(液體)

        35~350(氣體)

        YJLU-80

        DN80

        9~135(液體)

        90~900(氣體)

        YJLU-100

        DN100

        14~200(液體)

        140~1400(氣體)

        YJLU-150

        DN150

        32~480(液體)

        300~3000(氣體)

        YJLU-200

        DN200

        56~800(液體)

        550~5500(氣體)



        代號

        功能1

        N

        無溫壓補償

        Y

        有溫壓補償



        代號

        輸出型號

        F1

        4-20mA輸出(二線制)

        F2

        4-20mA輸出(三線制)

        F3

        RS485通訊接口



        代號

        被測介質

        J1

        液體

        J2

        氣體

        J3

        蒸汽



        代號

        連接方式

        L1

        法蘭卡裝式

        L2

        法蘭連接式



        代號

        功能2

        E1

        1.0

        E2

        1.5

        T1

        常溫

        T2

        高溫

        T3

        蒸汽

        P1

        1.6MPa

        P2

        2.5MPa

        P3

        4.0MPa

        D1

        內部3.6V供電

        D2

        DC24V供電

        B1

        不銹鋼

        B2

        碳鋼



        YJLU系列分體式渦街流量計訂貨須知:

        訂貨時請?zhí)峁┮韵聟?shù):

        1.介質:名稱、成分、狀態、導電性或電導率
        2.
        工作狀態最高、正常、最低溫度
        3.
        工作狀態最高、正常、最低壓力
        4.
        管道內外徑,最小、正常、最大流量
        5.
        腐蝕性、磨損性,是否有負壓
        6.
        安裝要求及環境:一體還是分體,信號輸出,通訊方式,供電電源
        7.
        安裝環境:防護等級和防爆要求



        YJLU系列分體式渦街流量計質量承諾:

        金湖億嘉儀表有限公司主營電磁流量計、分體式渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品,并為所有產品提供一年的質保。一年內如出現產品質量問題(不包括易損件或輔件)一律免費維修,并免費提供技術支持。

        咨詢熱線0517-86936880 15358661880
