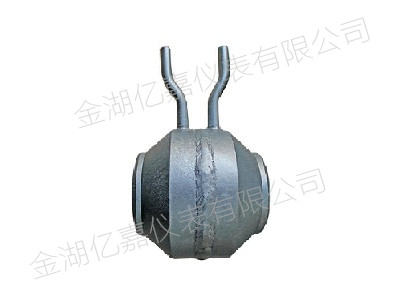

噴嘴流量計

YJGP系列噴嘴流量計結構簡單，無可動部件、長期使用穩定可靠，豐富的設計制造和應用經驗。標準化程度高，可不必進行實流標定。標準孔板有可靠的實驗數據和完善的國際、國家標準。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內流量測量中應用最廣泛的仍然是差壓式流量計，據有關資料的估計占流量?jī)x表總用量的60%-70%之間。它在石油、化工、礦冶、鋼鐵、電力、水利、造紙、制藥、食品和化纖等許多行業中被廣泛使用。

YJGP系列噴嘴流量計測量原理：

YJGP系列噴嘴流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。噴嘴流量計的測量原理是根據流體力學的節流原理，當它們流經管道內的噴嘴時，流速將在噴嘴形成局部收縮，從而使流速加快，靜壓力降低，于是在噴嘴前后便產生了壓力降或叫壓差，介質流動的流量愈大，在噴嘴前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。

YJGP系列噴嘴流量計產品特點：

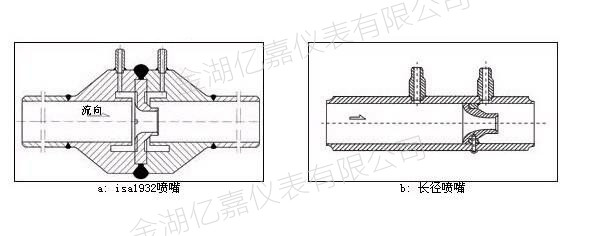

標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成，其取壓方式上游取壓口采用角接取壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處。

標準的噴嘴流量計與孔板流量計相比，噴嘴流量計的壓力損失較小，因而節約能源，比較堅固耐用，適合高溫高壓流體，廣泛使用在電力、化工等行業的蒸汽流量測量。噴嘴流量計包括標準噴嘴（ISA1932噴嘴）、長頸噴嘴兩種。

YJGP系列噴嘴流量計技術參數：

(1)標準噴嘴（ISA1932噴嘴）?

·適用介質：特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體；?

·公稱口徑：DN50—500mm（DN>500亦可設計、生產）；?

·工作壓力：≦42MPa；

·工作溫度：-50℃-650℃；?

·取壓方式：角接（單獨環室、法蘭環室一體或直接鉆孔）取壓；?

·噴嘴安裝方式：

法蘭（直接鉆孔兼取壓件）、緊固件夾持式；????????????????

法蘭、環室、緊固件夾持式；????????????????

夾持件（兼取壓件）焊接式；?

·執行標準：IS05167；GB/T2624；??

·精確度：符合標準：±1.0%；?

·材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不銹鋼等；????????????

噴嘴:不銹鋼304；316等。???

(2)?長徑噴嘴?

·適用介質：特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體；?

·公稱口徑：DN50—630mm；????

·工作壓力：≦42MPa；?

·工作溫度：-50℃-650℃；

·取壓方式：徑距（D-D/2)取壓；?

·噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2)設置取壓孔；?

·執行標準：IS05167、GB/T2624；??

·精確度：符合標準：±2.0%；?

·材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等；?????????????

噴嘴：不銹鋼304、316等。

YJGP系列噴嘴流量計產品選型：

YJGP系列噴嘴流量計安裝事項：

1、盡可能避免測量管內變成負壓；

2、測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；盡量滿足前后直管段分別不小于5D和2D；

3、避免附近有大電機、大變壓器等，以免引起噴嘴場干擾；

4、選擇震動小的場所，特別對一體型儀表；

5、易于實現傳感器單獨接地的場所；　　

6、盡可能避免受陽光直照；　　

7、盡可能避開周圍環境有高濃度腐蝕性氣體。

YJGP系列噴嘴流量計質量承諾：

金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。

咨詢熱線0517-86936880 15358661880
