        孔板流量計

        孔板流量計

        金湖億嘉儀表生產的YJLG系列孔板流量計用途廣,結構非常簡單,無可動部件、長期使用穩定性非常可靠,精度極高。憑借豐富的設計制造和應用經驗,標準化程度高,線性好,可不必進行實流標定。孔板流量計有可靠的實驗數據和完善的國際、國家標準GB2624-93。在國外和國內有著其固有的巨大市場,用戶熟悉、數據完善;遵循國際標準計算與加工、使用靈活方便;國內目前流量測量中應用最廣泛的仍然是差壓式流量計,據有關資料的估計占流量儀表總用量的74%-83%之間。


        YJLG系列孔板流量計應用范圍:

        YJLG系列孔板流量計目前廣泛使用于蒸汽鍋爐房、石油機械、化工廠、鋼鐵冶金、電力、水利、造紙、制藥、食品和化纖等行業中。


        YJLG系列孔板流量計測量原理:

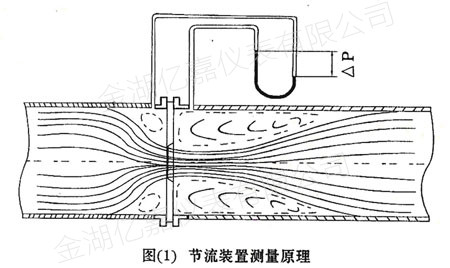

        孔板流量計測量原理圖

        充滿管道的流體,當它們流經管道內的流量孔板時,流速將在流量孔板的節流處形成局部收縮,從而使流速加快,靜壓力降低,于是在標準孔板前后便產生了壓力降或叫壓差,介質流動的流量愈大,在流量孔板前后產生的壓差也就愈大,所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。


        YJLG系列孔板流量計產品特點:

        孔板流量計是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償的新一代流量計,該孔板流量計采用先進的微機技術與微功耗新技術,功能強,結構緊湊,操作簡單,使用方便

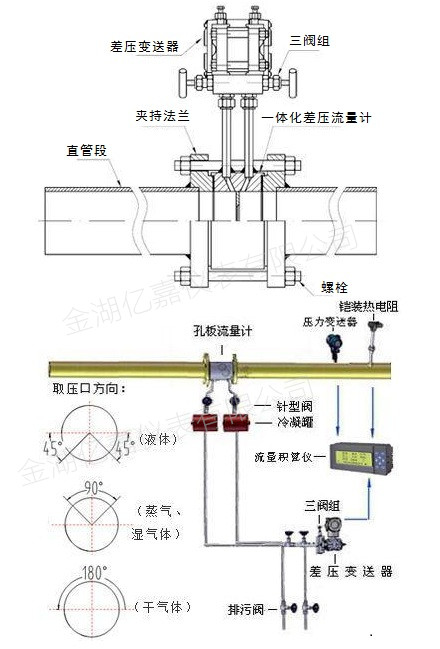

        孔板流量計結構示意圖

        YJLG系列孔板流量計技術參數:

        1、公稱通徑: DN20DN1000
        2、依據國家標準GB/T2624-93進行設計制造
        3、依據國家檢定規程JJG 640-94進行出廠檢定
        4、基本精度: ±0.4999%±0.9888%±1.52%
        5、流量范圍: ≥ 1:15
        6、公稱壓力: 0.61.01.62.54.06.410MPa
        7、被測介質:飽和蒸氣、過熱蒸氣、水、空氣、天然氣、其它混合介質
        8、被測介質溫度:-10℃~+450
        9、供電電源:智能流量積算儀220VAC,流量變送器24VDC(由積算儀供電),
        10、輸出信號: 4-20mA DCRS485通訊
        11、防爆性能:本安型ibIICT5


        YJLG系列孔板流量計產品選型:

        型號

        說 明

        YJLG

        節流裝置(孔板流量計)



        代號

        按其結構特征的兩大基本分類



        K

        孔板



        P

        噴嘴等



        代號

        公稱壓力(105Pa



        2.5

        2.5



        10

        10



        16

        16



        25

        25



        64

        64



        100

        100



        200

        200



        代號

        口徑(mm)



        101600

        101600mm



        代號

        按其結構形式細分



        H

        標準孔板(環室)



        Y

        標準孔板(法蘭)



        K

        標準孔板(鉆孔)



        I

        ISA 1932噴嘴



        L

        長徑噴嘴



        W

        文丘利噴嘴



        G

        經典文丘利管



        S

        雙重孔板



        Q

        圓缺孔板



        Z

        錐形入口孔板



        R

        1/4圓孔板



        P

        偏心孔板



        N

        整體(內藏)孔板



        X

        楔形孔板



        T

        不在上述之列的特殊節流裝置



        代號

        介質



        1

        液體



        2

        氣體



        3

        蒸汽



        4

        高溫液體



        代號

        補償形式



        N

        不帶壓力、溫度補償



        P

        帶壓力補償輸出



        T

        帶溫度補償輸出



        Q

        帶壓力、溫度補償輸出



        代號

        變送器差壓量程范圍



        0

        微差壓量程



        1

        低差壓量程



        2

        中差壓量程



        3

        高差壓量程



        代號

        是否帶現場顯示



        W

        節流裝置傳感器



        X

        智能節流裝置(流量計)

        1、可水平、垂直安裝,應保證管內充滿液體。
        2、孔板流量計前,后直管段應是直的,無肉眼可見彎曲,同時應是圓的,內壁應潔凈,無凹坑與沉淀物。
        3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。


        YJLG系列孔板流量計訂貨須知:

        訂貨時請提供以下參數:

        1、介質:名稱、成分、狀態、導電性或電導率
        2、工作狀態最高、正常、最低溫度
        3、工作狀態最高、正常、最低壓力
        4、管道材質、內外徑,最小、正常、最大流量
        5、腐蝕性、磨損性,是否有負壓
        6、安裝要求及環境:一體還是分體,信號輸出,通訊方式,供電電源
        7、安裝環境:防護等級和防爆要求


        YJLG系列孔板流量計質量承諾:

        金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品,并為所有產品提供一年的質保。一年內如出現產品質量問題(不包括易損件或輔件)一律免費維修,并免費提供技術支持。

        咨詢熱線0517-86936880 15358661880
