        分體式超聲波液位計

        超聲波液位計

        YJ-CYW系列分體式超聲波液位計可采用二線制、三線制或四線制技術,供電回路和信號輸出回路獨立,當采用直流24v供電時,可使用一根3芯電纜線,供電負端和信號輸出負端共用一根芯線;當采用交流220v供電時,或者當采用直流24v供電,要求供電回路與信號輸出回路完全隔離時,應使用一根4芯電纜線。直流或交流供電,具有4~20mADC,高低位開關量輸出。



        YJ-CYW系列分體式超聲波液位計應用范圍:

        YJ-CYW系列分體式超聲波液位計由于采用非接觸的測量,被測介質幾乎不受限制,可廣泛用于各種液體和固體物料高度的測量。



        YJ-CYW系列分體式超聲波液位計測量原理:

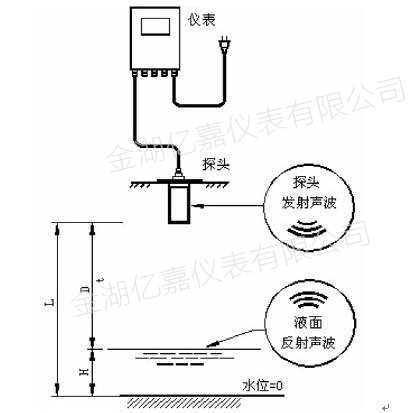

        超聲波液位計測量原理


        YJ-CYW系列分體式超聲波液位計工作原理是由超聲波換能器(探頭)發出高頻脈沖聲波遇到被測物位表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示:S=C×T/2.

        探頭部分發射出超聲波,然后被液面反射,探頭部分再接收,探頭到液面的距離和超聲波經過的時間成比例:

        hb = CT2 即

        距離 [m] = 時間×聲速/2 [m]

        聲速的溫度補償公式:

        環境聲速= 331.5 + 0.6×溫度



        YJ-CYW系列分體式超聲波液位計產品特點:

        1.         多脈沖低電壓多點發射發射電路,雙平衡抑制噪聲多點接收電路,提高儀器可靠性,解決不物位不平整測量不準確的難題,并大大加強抗干擾能力,可在變電站發射塔附近穩定工作

        2.         自動功率調整、增益控制、溫度補償。

        3.         先進的檢測技術,豐富的軟件功能適應各種復雜環境。

        4.         采用新型的波形計算技術,提高儀表的測量精度。

        5.         具有干擾回波的抑止功能保證測量數據的真實。

        6.         16位D/A轉換,提高電流輸出的精度和分辨率。

        7.         傳感器采用四氟乙烯材料,可用于各種腐蝕性場合。

        8.         多種輸出形式:可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485數字通信輸出 分體超聲波液位探頭



        YJ-CYW系列一體式超聲波液位計主要參數:

        1.         量程:0-35、8、1015、20 、 30、 40、 50 m

        2.         精度:0.25%

        3.         盲區:0.15-0.7m

        4.         工作溫度:-20℃-+60℃

        5.         壓力范圍:-1-16公斤

        6.         電源:24VDC220VAC

        7.         輸出:4-20mA、Rs-485

        8.         控制:二路繼電器

        9.         防護等級:IP68

        10.     顯示方式:12864點液晶顯示

        11.     耐腐型傳感器外殼



        YJ-CYW系列分體式超聲波液位計主要參數:

        1.         量程:0-3、5、810、15、20m、30、4050、60、70m

        2.         精度:0.25%

        3.         盲區:0.15-1.2m

        4.         工作溫度:變送器-20℃-55℃ 傳感器-25℃-80℃

        5.         壓力范圍:-1-16公斤

        6.         電源:24VDC、220VAC

        7.         輸出:4-20mARs-485

        8.         控制:四路繼電器

        9.         防護等級:IP68

        10.     顯示方式:12864點液晶顯示

        11.     耐腐型傳感器外殼采用四氟乙烯



        YJ-CYW系列分體式超聲波液位計技術參數:



        YJ-CYW



        液體:0~15m/20m/30m/40m  固體:0~6m/10m /15m /25m

            區

        0~15m0.6m0~20m0.8m0~30m1.2m;0~40m1.5m

        精度(空氣中)

        量程的02

        電流輸出

        4~20mA

        輸出分辨率

        實際量程的003

        輸出負載

        0~500Ω

        開關量輸出

        高位、低位繼電器常開

        繼電器規格

        AC250V5ADC30V

        顯示分辨率

        lcm

        顯示方式

        4LCD液晶(字高15cm) 6LED數碼管

        輸入電源

        DC24V(±10)80mAAC220V  50mA

        溫度補償

        全范圍自動

        介質溫度

        -45~+85

        壓力范圍

        ±01MPa

        聲波束角

        5°(3db)

        檢測周期

        1

        參數設置

        3位有感按鍵

        電纜裝置

        PGl3.5密封套

        外殼材質

        ABS

        傳感器材質

        PVC

        防護等級

        IP67

        安裝方式

        螺紋(法蘭)或固定孔(支架)

        安裝要求

        探頭發射面應伸出容器安裝口



        YJ-CYW系列分體式超聲波液位計產品選型:

        YJ-CYW

        分體式超聲波液位計





        A

        一體式兩線制

        B

        一體式三線制

        C

        一體式四線制

        D

        分體式四線制精簡型

        E

        分體式四線制標準型







        4

        L=4m

        6

        L=6m

        8

        L=8m

        10

        L=10m

        12

        L=12m

        15

        L=15m

        20

        L=20m

        30

        L=30m

        40

        L=40m

        客戶指定

        L=…..m



        電源電壓

        D

        DC24V LCD液晶顯示

        E

        DC24V LED數碼管顯示

        A

        AC220V LCD液晶顯示

        探頭加長

        **mm



        YJ-CYW系列分體式超聲波液位計訂貨須知:

        訂貨時請?zhí)峁┫铝袇?shù):
        1
        、型號規格;
        2
        、被測介質名稱:介質密度:如果不知道密度,可以告訴我們介質的名稱,混合液體要知道由哪幾種液體組成;
        3
        、儀表測量范圍:也可稱為公稱長度,也就是兩個法蘭的中心距離;
        4
        、工作壓力:最高承受壓力;
        5
        、工作溫度:測量液體的最低、最高溫度;
        6
        、材質要求:接液材質,如不知道用哪種材質,可以向我們咨詢(一般裝液體的是什么材質我們就可以用什么材質);
        7
        、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件;
        8
        、法蘭標準:法蘭的公稱通徑,使用最多的法蘭是DN20DN25
        9
        、特殊要求:請在訂貨前詳細注明,如是否要帶遠傳、保溫夾套等等。



        YJ-CYW系列分體式超聲波液位計安裝:

        超聲波液位計安裝


        YJ-CYW系列分體式超聲波液位計質量承諾:

        金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品,并為所有產品提供一年的質保。一年內如出現產品質量問題(不包括易損件或輔件)一律免費維修,并免費提供技術支持。

        咨詢熱線0517-86936880 15358661880
