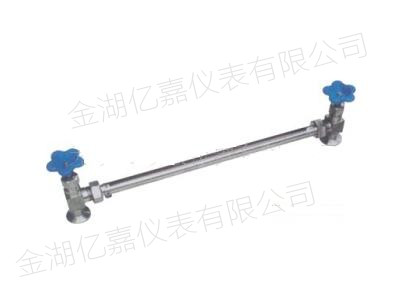

        玻璃管液位計

        玻璃管液位計

        YJ-HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表,玻璃管液位計是一種直讀式液位測量儀表,適用于工業生產過程中一般貯液設備中的液體位置的現場檢測,其結構簡單,測量準確,是傳統的現場液位測量工具。



        YJ-HG5型玻璃管液位計應用范圍:

        玻璃管液位計主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。



        YJ-HG5型玻璃管液位計測量原理:

        玻璃管液位計上下閥都裝有PN1.6MPaDN20的法蘭。通過焊接在容器上的法蘭,與容器組成連通器,透過玻璃管就可直接顯示容器內介質液位的高度。兩端均裝有針形閥,針形閥內裝有鋼球,當玻璃管因事故而破裂時,鋼球在容器壓力作用下自動關閉針形閥通道,以防止容器內介質外流。



        YJ-HG5型玻璃管液位計產品特點:

        1、 讀數清晰、直觀、可靠。

        2、 結構簡單、維修方便。

        3、 經久耐用。



        YJ-HG5型玻璃管液位計技術參數:

        1、   測量范圍(安裝中心距L)300、500、600800、1000、1200、140017002000mm

        2、   工作壓力:≤1.6MPa

        3、   材質:碳鋼、不銹鋼

        4、   工作溫度:≤200

        5、   連接法蘭標準:HGJ46-91 PN1.6 DN20突面其它法蘭標準如JB/T、GB、ANSI等,請用戶注明。

        6、   伴熱蒸汽壓力:≤0.6MPa

        7、   蒸汽夾套接頭:G1/2"外螺紋

        8、   鋼球自封壓力:≥0.2MPa

        9、   安裝中心距L和標尺刻度L1的關系

        L

        300

        500

        600

        800

        1000

        1200

        1400

        1700

        2000

        H

        150

        350

        450

        650

        850

        1050

        1250

        1550

        1850



        YJ-HG5型玻璃管液位計產品選型:



        標 準 號

        型號   標志

        規 格

        液位計

        HG5-227-80

        DA I PN1.6

        300

        500

        600

        800

        1000

        1200

        1400

        1700

        2000

        液位計

        HG5-227-80

        DB I PN1.6

        液位計

        HG5-227-80

        DA II PN1.6

        液位計

        HG5-227-80

        DB II PN1.6

        液位計

        HG5-227-80

        WA I PN1.6

        液位計

        HG5-227-80

        WB I PN1.6

        液位計

        HG5-227-80

        WA II PN1.6

        液位計

        HG5-227-80

        WB II PN1.6

        液位計針形閥

        HG5-227-80

        ()A I B I PN1.6

        液位計針形閥

        HG5-227-80

        ()A I B I PN1.6

        液位計針形閥

        HG5-227-80

        ()A II B II PN1.6

        液位計針形閥

        HG5-227-80

        ()A II B II PN1.6

        注:D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭



        YJ-HG5型玻璃管液位計訂貨須知:

        訂貨時請?zhí)峁┫铝袇?shù):
        1
        、型號規格;
        2
        、被測介質名稱:介質密度:如果不知道密度,可以告訴我們介質的名稱,混合液體要知道由哪幾種液體組成;
        3
        、儀表測量范圍:也可稱為公稱長度,也就是兩個法蘭的中心距離;
        4
        、工作壓力:最高承受壓力;
        5
        、工作溫度:測量液體的最低、最高溫度;
        6
        、材質要求:接液材質,如不知道用哪種材質,可以向我們咨詢(一般裝液體的是什么材質我們就可以用什么材質);
        7
        、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件;
        8
        、法蘭標準:法蘭的公稱通徑,使用最多的法蘭是DN20DN25;
        9
        、特殊要求:請在訂貨前詳細注明,如是否要帶遠傳、保溫夾套等等。



        YJ-HG5型玻璃管液位計質量承諾:

        金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品,并為所有產品提供一年的質保。一年內如出現產品質量問題(不包括易損件或輔件)一律免費維修,并免費提供技術支持。

        咨詢熱線0517-86936880 15358661880
